單筒冷卻機是回轉窯系統中重要設備之一，該設備的作用是將從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性，將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率。具有結構簡單，運轉率高，操作維護方便等特點。

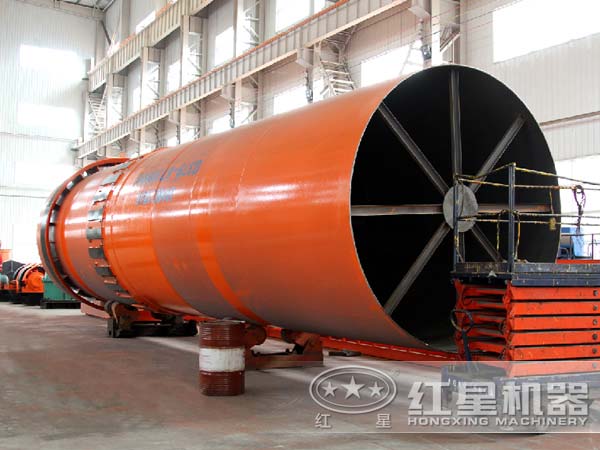

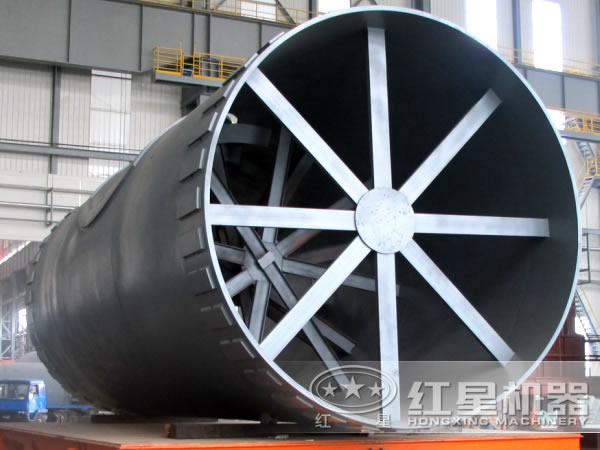

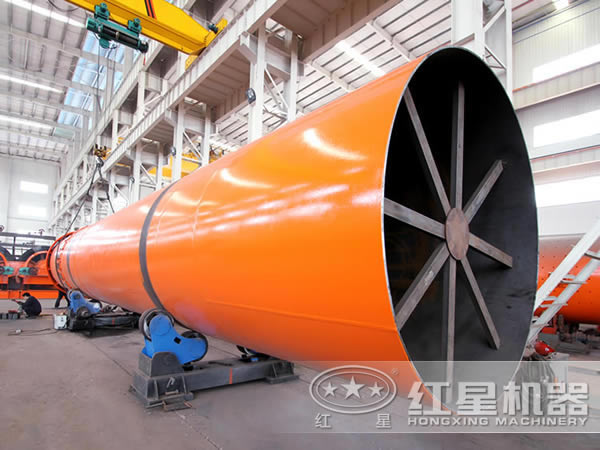

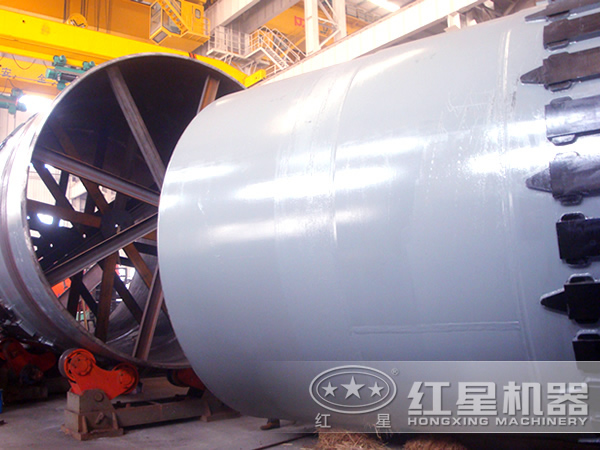

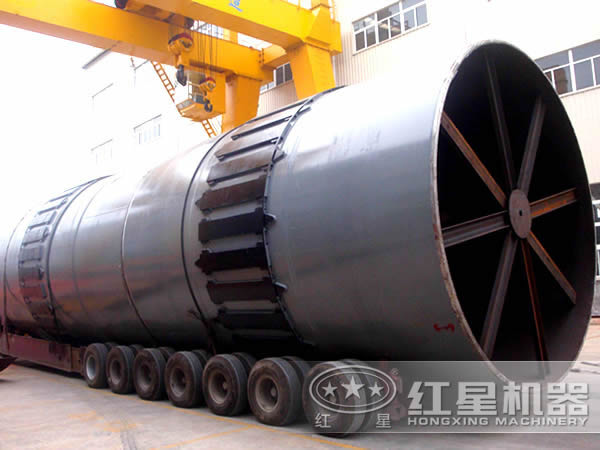

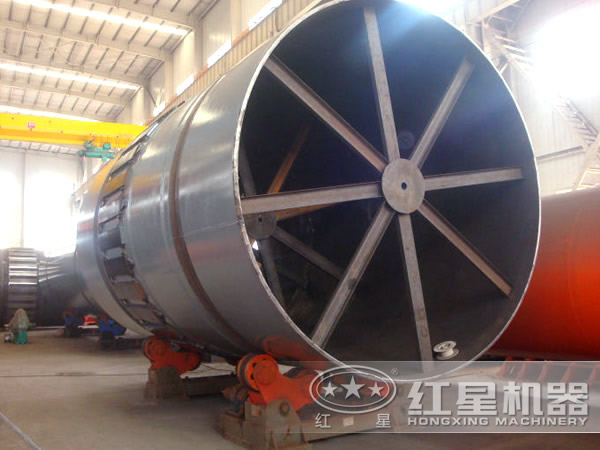

單筒冷卻機圖片

在線咨詢     定制生產

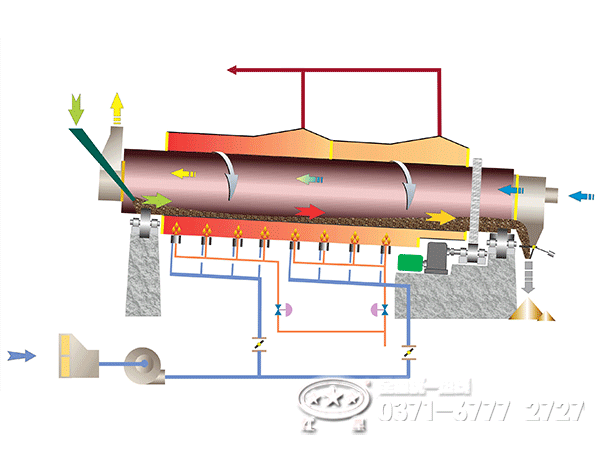

單筒冷卻機工作原理

工業冷卻機工作時，干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入冷卻器內。工業冷卻機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端流出，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使熱物料得以冷卻，然后在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高冷卻速率并促進物料前進。冷卻體一般分為冷空氣等。載熱體經冷卻器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。

單筒冷卻機性能優勢

1、冷卻速度快

單筒冷卻機進料端采用了先進的KID系統及脈動供風，使出窯高溫熟料快速冷卻。

2、運轉率提高

單筒冷卻機提高了熟料的強度和易磨性，徹底消除堆“雪人”及“紅河”現象對篦板的毀壞，提高設備運轉率。

3、熟料質量高

單筒冷卻機通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性。

4、經濟環保

河南紅星機器生產的該工業冷卻機采用國內外先進技術研制而成，節能高產，經濟環保。

技術參數
