圓錐碎石機也稱圓錐破碎機，在吸取市場上新型技術基礎上，融入公司多年的設計經驗研發而成，破碎比大、效率高、能耗低，成品粒度均勻，適合中碎和細碎各種礦石、巖石，關于其內部結構、工作原理、規格型號及價格，下面進行詳細介紹。

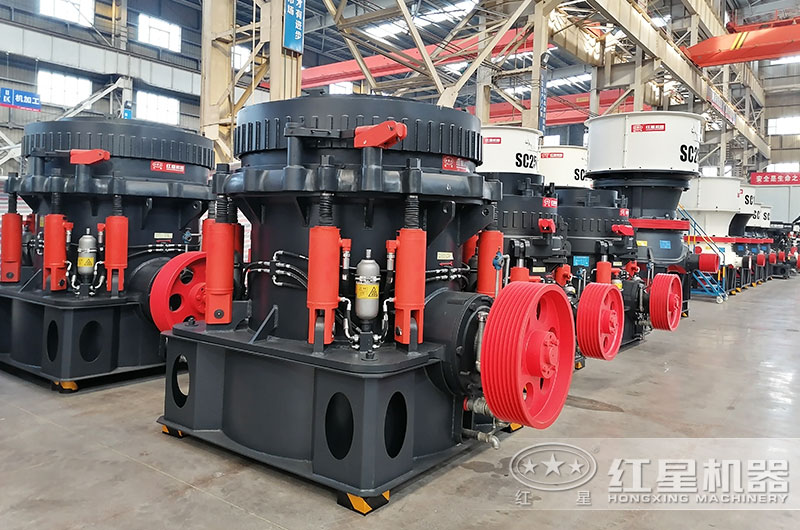

圓錐碎石機圖片

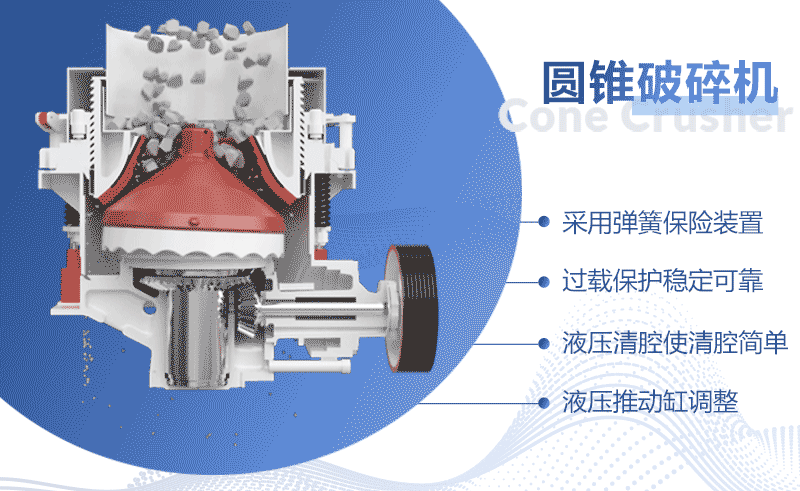

一、圓錐碎石機的內部結構及工作原理

圓錐碎石機的內部結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁（固定錐）、下破碎壁（動錐）、液力偶合器、潤滑系統、液壓系統。

圓錐碎石機工作原理

在工作時，電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動，從而使圓錐的破碎壁時而靠近又時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

二、圓錐碎石機規格型號

圓錐碎石機根據破碎原理的不同和產品顆粒大小不同，分為很多規格型號，加一起大概有26種，目前有5種機型，比較常用的有SC單缸圓錐破、HPM多缸圓錐破、HXGYS全液壓圓錐破等，每小時產量36-2181噸，具體圓錐碎石機規格型號如下表。

型號	腔型	破碎錐大端直徑	給料口尺寸	最大給料尺寸	排料口調整范圍	處理能力（t/h）	電機功率	主機重量
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：產量根據不同物料，進料粒度等因素其結果將有所不同

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸	最大進料尺寸	最小排料口尺寸	電機功率	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

三、圓錐碎石機技術優勢

層壓破碎

破碎腔采用先進的層壓式破碎原理，充分利用物理間相互擠壓的破碎力，提高了破碎效率，降低易損件損耗。

高耐磨性和螺栓固定結構

襯板采用超高合金錳鋼，使用壽命長；無需填料，更換方便。

正壓防塵系統

有效防止灰塵等雜物進入設備和油箱內部，避免潤滑油污染。

保護裝置

系列圓錐破碎機能夠平緩釋放沖擊力，保護主機免遭過鐵損壞，過鐵通過后，排料口自動恢復到原有位置。

排料口調整方便

液壓馬達調整排料口，可以實現排料口的精確控制。

零度螺旋傘齒輪

傳動效率高、靜音、防止燒套。

江蘇客戶現場圖片

四、圓錐碎石機價格多少？

目前市場上顯示，圓錐碎石機價格范圍大，從萬元至幾十萬元都有，沒有統一標準價，因?yàn)樵O(shè)備機型、型號多，要看具體需求和選擇情況，加上生產與銷售的企業較多，競爭也比較激烈，使用材料、加工技術及所提供產品質量不同，所以要仔細考察。

河南紅星廠家源頭供貨，具體圓錐碎石機價格，歡迎在線咨詢了解，有經理為您提供，并幫助合理選型、量身設計方案，同時該企業致力于礦山機器研發、生產與銷售、服務等四十余年企業，從研發、設計到實施生產，從選材到成型，都有嚴格質量控制，質量很放心，并支持到廠參觀考察設備，期待您的到來！
