沖擊式破碎機是一種新型高能低耗沖擊破，也稱沖擊式制砂機，是我公司引進美國公司“石打石”破碎機原理及技術，結合國內制砂生產方面的實際情況研制，進行了改良，集各種破碎模式于一體，一機多用、工作效率高、成品粒型好，適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒），有6款型號，接下來為大家介紹。

沖擊式破碎機圖片

沖擊式破碎機圖片

沖擊式制砂機圖片

紅星沖擊式破碎機設備車間圖片

沖擊式破碎機工作原理

物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞出粉碎，物料在互相撞擊后，又會在葉輪和機殼之間料層形成渦流多次撞擊、磨擦而粉碎，從下部排料斗排出。形成閉路多次循環，由篩分設備控制成品粒度。

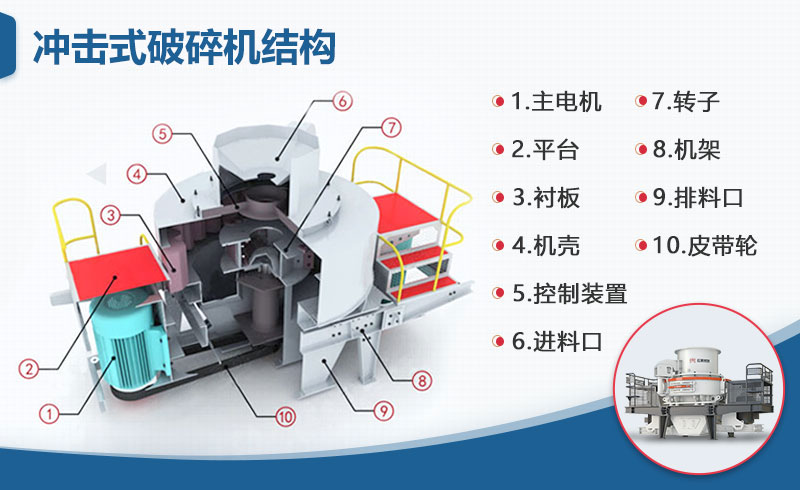

沖擊式破碎機結構組成

1、進料斗：沖擊破的進料斗其外形一般是梭臺體或圓筒，從給料設備的料倉直接進入沖擊破。

2、葉輪：葉輪結構由特殊材料制作的一空心圓柱體，安裝在沖擊式破碎機主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，在機內起到關鍵作用。

3、傳動裝置：一般采用單電機或雙電機驅動的皮帶傳動機構，分別安裝在主軸總成兩側。

4、潤滑系統：潤滑部位為主軸總成上部和下部軸承兩處，為了方便注油，用油管將油杯引到機器的外側，用干油泵定期加油。

5、破碎腔：分為上、下兩段圓柱體組成的環形空間，下圓柱體的上下蓋板上開兩個孔，上部接上圓柱體，下部接出料口。

6、底座：渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底座上，底座結構形狀，中部為四棱形空間，用于安裝主軸總成，并在四棱形空間的兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接裝在基礎上。

性能優勢

粒度均勻、生產量大

運用石打石破碎原理，使巖石沿節理、層理等脆弱面被破碎，破碎后的物料呈粒度均勻的立方體，針片狀含量極低，過粉碎現象少，消耗少，生產量大。

適用物料廣、破碎效率高

具有選擇性破碎的特點，多種破碎方式，滿足不同物料的破碎需要，通過非破碎物料能力強，受物料水份含量影響小，破碎效率高。

結構先進、運轉可靠

機器的構造簡單，簡化了生產流程，減少基建投資，可實現自動控制和事故報警，操作簡便，可靠性高。

綠色環保

渦流腔內部氣流自循環，粉塵污染小，工作噪聲低，達到國家環保要求。

工作現場

沖擊式破碎機工作現場視頻

廣東客戶沖擊式制砂機工作現場圖片

山東客戶沖擊破碎機現場圖片

沖擊式破碎機價格

對于沖擊破碎機設備來說，價格不算高，但存在差異，一般在幾萬到幾十萬左右，建議咨詢具體廠家，因產量、型號選擇不同，另外，目前沖擊式制砂機生產廠家也挺多的，選材用料、做工要求等并不是一樣的，所以要仔細考察。

其中河南紅星廠家，研發制造制砂設備已有多年，誠信服務每一位朋友，深受20萬+用戶朋友信賴，源頭工廠直發、更經濟實惠，具體沖擊式破碎機價格，直接在線咨詢了解，有經理為您提供，而且建立了現代化檢測基地，原材、做工嚴謹，質量更有保障，可隨時來廠到車間實地考察，后期有技術團隊對設備進行安裝、調試、技術培訓等服務。

設備發貨現場圖片

技術參數
